Phasage Pharmalog

Les pré-projets (jour 1)

^Pharmalog

Une pharmacie proposant d'autre fonctionnalités que le rangement: l'information sur la posologie (simplifiée ou complexe en fonction de l'option), gestion des stocks, suivi du traitement, envoi d'une ordonnance d'urgence en cas d'oubli de médicament important, objet sécurisé pour les enfants. Cette pharmacie propose à l'usager de vivre sa pharmacie ménagère d'une autre manière en la rendant active dans le quotidien de la famille. Plus qu'un pense-bête pour la prise des médicaments donnés par le médecin, Pharmalog propose de s'informer simplement sur les médicaments inconnus, ou encore sur les génériques qui nous sont de plus en plus distribué. Pharmalog permet aussi de bien se renseigner sur la prise de médicaments groupés.

^{Et tu frottes, frottes, frottes}

Objet ludique prévu pour les enfants. C'est un outil multimédia, permettant un brossage de dents, un lavage de mains et la petite toilette du quotidien plus amusant pour un apprentissage de l'hygiène de base. On insère un support audio sur les cotés du miroir, et on propose à l'enfant de réaliser des actions en même temps sur des musiques proposées qui aideront, sous la forme d'un tuto.

^Alerto'conso

Jour1

Scénario d'expérimentation

Julie à 45 ans, elle est dépressive et elle prend du Prozac, matin, midi et soir à heures fixes. C’est un lundi, elle a acheté ses médicaments pour le mois à venir (2 boites). Elle rentre chez elle va dans sa salle de bain, elle sort la clef de sa pharmacie de sa cachette pour l’ouvrir. Elle scanne ces 2 boites de médicaments pour les enregistrer dans sa base de donnée. Le médicament est automatiquement répertorié dans le stock. Elle peut à ce moment présent choisir deux options, soit indiquer que le médicament est enregistré soit qu’elle désire avoir des informations sur le détail du médicament. Pour la première boite elle décide d’appuyer sur le bouton « enregistrer », puis elle range sa boite dans la pharmacie. Pour la deuxième boite, elle choisit d’avoir des informations, elle peut donc lire sur l’écran LCD se trouvant sur la façade du meuble, elle peut voir la description rapide ou plus poussée du médicament.

• La description rapide
• Description, usage et précaution
• La description poussée
• La copie intégrale de la notice.

Après avoir lu les infos elle l’enregistre. Elle n’a donc plus qu’à indiquer a Pharmalog lorsqu’elle à pris un comprimé. Elle part ensuite au boulot en oubliant sa boite, elle n’a pas l’habitude d’emmener ses médicaments avec elle. Arrivée au travail elle reçoit un message sur son smart-phone lui indiquant qu’elle a oublié de prendre son médicament pour le midi. Elle reçoit un code qui lui permettra d’aller le chercher en pharmacie. En effet ce code unique et temporaire définit en partenariat avec l’assurance maladie de Julie, lui donne la possibilité de retirer son médicament de manière sécurisée à la pharmacie. En fin d’après-midi Julie commence à avoir mal à la tête, elle ne sait pas si il lui reste des médicaments à la maison, comme elle n’est pas habituée à être sujette à ce genre de douleurs, elle consulte alors son application Pharmalog, et peut ainsi constater qu’il lui reste 4 cachets de Dafalgan. Elle peut donc rentrer chez elle aussi heureuse et sereine qu’une dépressive avec un mal de crane peut l’être.

Élaboration de l'interface et fonctionnalité

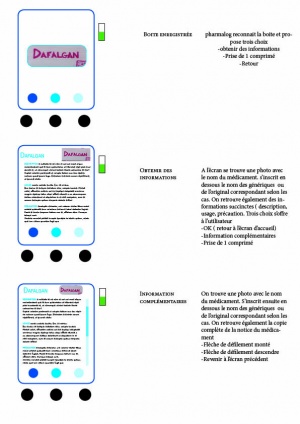

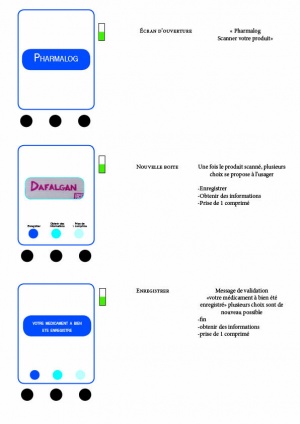

proposition du parcours de l'écran LCD

Ceci propose de montrer le parcours qui peut être réalisé dans l'application.

Question posée au cours de nos recherches

A quoi sert un code barre ? Il existe plusieurs types de codes barres, le plus courant qui est mondial est le EAN13, qui donne les principales caractéristiques du produit (provenance, quantité…). Un deuxième type de code, qui est un format courant dans le milieu industrielle EAN 128, c’est celui-ci qui serait idéal, car il contient la totalité des caractéristiques du produit, de manière détaillée. Une base de données déjà existante des médicaments existe, dans cette base de données nous pouvons trouver une fiche info, un résumé des caractéristique du produit et la notice. Sur les boites de médicament CIP13, ça peut être encodé en EAN 128, mais nous ne sommes pas sur que cela a été fait et que nous ayons accès aux informations.

Ergonomie de l’objet

• Miroir
• Sans miroir
• 1 battant, plusieurs battants, etc
• Plusieurs formes mais souvent carré ou rectangulaire

Système de fermeture

• Clef, Cadenas à clef, Cadenas à chiffre, Absence de fermeture, Loquet, Verrous, Aimanté, Fermeture plus sécurisation, une ouverture seulement pour les personnes d'une certaine taille, la reconnaissance d'empreintes, le badge...

Matière

Bois brute, bois vernis, bois lisse, Métal, Aggloméré, Acier, Verre, Verre filmé, Plastique, pierre.

Couleurs

• Camaïeu de toutes les couleurs artificielles
• Couleur naturelle

Formes

• Carré, Rectangulaire, Accroché au mur, Au sol

Toutes les formes sont envisageables, mais se sera surement une forme adapté au dispositif numérique.

Jour2

Qu'est-ce qu'on a fait ?

Etat de l'art des meubles pharmacies

Nous avons réaliser une recherche sur les types de pharmacies qu'il pouvaient exister, à la fois en terme de matériaux, mais aussi d'usage, de forme, de place dans le lieu de la salle de bain. Nous nous sommes ensuite entendu sur ce qui serait le plus judicieux de travaillé en terme esthétique, ( aspect naturel avec le bois, et moderne avec l'acier) mais aussi ce qui faciliterait l'usage de notre apport numérique à cette objet. Il fallait trouver le moyen de rendre le geste, de la prise de la boite au scan, simple, pour que cela puisse vite devenir un automatisme. l'étagère coulissante sur le coté et l'écran avec les boutons d'options sur la devanture nous à semblé judicieux, puisque l'usagé était directement face à l'application que lui proposait l'objet.

Analyse technique

Il à fallut voir se dont nous disposions comme matériel pour ensuite envisager les différentes utilité que nous pourrions en faire. un schéma a été réaliser pour se mettre d'accord sur le schéma de communication des pièces.

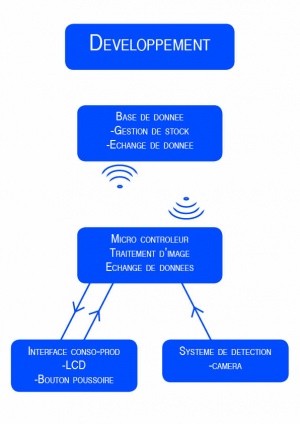

Schéma fonctionnel produit+Interface

Code barre

A quoi sert un code barre ? Il existe plusieur types de codes barres, le plus courant qui est mondial est le EAN13, qui donne les principales caractéristiques du produit (provenance, quantité…). Un deuxième type de code, qui est un format courant dans le milieu industrielle EAN 128, c’est celui-ci qui serait idéal, car il contient la totalité des caractéristiques du produit, de manière détaillé. Une base de donné déjà existante des médicaments existe, dans cette base de donnée nous pouvons trouver, une fiche info, un résumé des caractéristique du produit et la notice. Sur les boites de médicament CIP13, ca peut être encodé en EAN 128, mais nous ne sommes pas sur que cela a été fait et que nous ayons accès aux informations. Après être allé se renseigner sur les boites de médicament vendu en pharmacie, nous nous sommes aperçus qu'aujourd'hui toutes les boites étaient équiper d'un CODE qui pouvait être scanné ou reconnue par une lentille optique. Elles contiennent toutes les informations importantes sur les contenu de la boite, de plus il existe déjà une base de données qui regroupe l'ensemble des notices des médicaments, c'est ce dont nous allons nous servir pour les simplifier et mettre en avant les points importants dans notre proposition de données simple.

• Cahier fonctionnel+ORGA

Dessin de la pharmacie

Il nous a fallut réaliser des croquis pour envisager la fesabilité de la maquette, ceci a donc permis de répondre a divers questions, telles que , la taille de l'objet, l'emplacement du dispositif numérique, le fonctionnement de l'objet, la situation de la serrure pour anticiper la sécurité du contenu...

• Caméra Raspberry Pi. Pb mise au point distance pour captation du QR code. (datamatrix nom médoc, type, contenu, date de péremption)
• Mise en place de la librairie pour piloter le capteur de QR

Qu'est-ce qu'on va faire demain?

• Construire la maquette de l'armoire à pharma
• scénario film/ story board/ choix du genre du film
• Etablir la liste des matériaux utiliser
• réaliser la photo de la salle de bain In situ
• Fabrication base de donnée

Jour3

Qu'est-ce qu'on a fait ?

Développement détection QR code. Le fichier n'est pas fonctionnel mais des solutions vont être apporté en cours de soirée, les avancées restent encore à éclaircir. Incompatibilité d'OS avec SQlite. Réinstallation en cours. La base de donnée est également en cours.

La maquette

Nous avons réalisé la maquette de notre pharmacie. Nous avons utilisé :

• - Du carton plume noir, pour symboliser le bois clair lisse qui serait utilisé dans l’idéal, pour réaliser la structure de la pharmacie.
• - Nous avons apposé ensuite, du papier aluminium plissé, représentant les zones métalliques qui seront vissées sur le contour du corps de la pharmacie.
• - Une autre feuille de papier aluminium, lisse cette fois ci, nous permet de donner à voir l’emplacement du futur miroir.
• - Pour assembler le tout, nous avons utilisé un pistolet à colle et de la colle blanche. La véritable réalisation, serait fixée grâce à des clous, des vis et des attaches métalliques.

A noter :

• - Le tiroir serait sur roulette, comme un système de lave vaisselle, pour permettre une bonne glisse du tiroir.
• - Le miroir sera un miroir aimanté pour pense-bêtes, photos…
• - Nous avons pensé à décaler le tiroir pour que celui-ci n’arrache pas les post-it posés sur le miroir.
• - Nous avons intégrer une clé pour une fermeture sécurisé et garantir une protection efficace pour les enfants.
• - Nous avons réalisé un double fond qui contiendra l’installation numérique de reconnaissance des médicaments. Les ingénieurs du groupe nous ont conseillés de penser la disposition du matérielle de façon optimale (grand écran LCD, boutons, scanner).
• - L’alimentation sortira par le fond de la pharmacie pour plus d’esthétisme et de praticité.

Story board et scénario

A la suite des scénarios que nous avons réalisés hier, nous avons construit le story board qui nous aidera à la réalisation de notre film.

Déroulement du film

Nous vous délivrons l'explication courte de la narration de notre film. Stop motion en noir et blanc, durée 1 min. Personnage : Julie, 45 ans, dépressive pour la première fois de sa vie. Sa fille, qui prend un dafalgan. Un passant qui ramasse la notice. Un clin d’œil à la fin.

Phase 1 – Julie sort de la Pharmacie de Carnot avec un sac de Pharmacie à la main. Elle essaye d’ouvrir la notice du Prozac, elle ne comprend pas tout. Il y a du vent, elle l’a perd.

Phase 2 – Elle rentre dans sa salle de bain avec son sac de médicaments. Il y a la nouvelle pharmacie Pharmalog (gros plan sur la pharmacie avec écrit Pharmalog sur l’écran).

Phase 3 – Elle ouvre la pharmacie, elle scan ses produits, les enregistre et les range. Le troisième, elle le scan pour avoir des infos, elle le donne à son enfant et fais le décompte. Elle prend une boite de Prozac qui est déjà dans la pharmacie. Elle scan, elle en prend 1 et fais le décompte.

Photo du prototype

En fin de journée nous avons réalisé la Photo de la pharmacie dans la salle de bain témoin, nous nous servirons de cette photo pour la réalisation de notre photo montage du dispositif en fonction, pour donné à voire ce qu'il pourrait être à terme.

Qu'est-ce qu'on va faire demain ?

• Réaliser une réunion d'équipe
• Réalisation des photos pour le stop motion
• Réalisation du film
• Solutionner le problème d'incompatibilité d'OS avec SQlite et refaire des essais pour arriver à la détection des QR codes par la cam. Finaliser la base de donnée en cours.
• Réfléchir et anticiper la question du hacher
• Faire une étude marketing du marché de la pharmacie connectée

Jour4

Qu'est-ce qu'on voulait faire ?

• • - Réaliser une réunion d'équipe
• • Réaliser l’interface qui sera montrer dans la vidéo
• • Réalisation des photos pour le stop motion
• • Réalisation du film
• • Solutionner le problème d'incompatibilité d'OS avec SQlite et refaire des essais pour arriver à la détection des QR codes par la cam. Finaliser la base de donnée en cours.
• • Réfléchir et anticiper la question du hacher
• •Faire une étude marketing du marché de la pharmacie connectée

Ce qu’on a fait :

La réunion d’équipe du matin avec les designers nous a permis de répondre à deux questions. Question 1 – Réfléchir à la question du hacking du système informatique de la pharmacie. Cette question soulevée lors de la présentation de la veille nous avait un peu déroutée. En effet, nous n’avions pas abordé ce point, sachant que pour nous, elle ne se poserait que pour le scénario idéal. Ce matin, nous en avons rediscuté avec les designers. Nous en sommes donc arrivés à la conclusion que cette question ne se pose à pas à cette étape là de la réalisation. Il est bien sur induit que tout se pirate et qu’une solution de protection serait envisagée dans la poursuite du projet. Question 2 – Devons-nous réaliser une étude marketing et du marché sur la pharmacie connectée. Cette étude aurait pu être envisagée lors de l’état de l’art. Nous avons préféré nous appuyer sur un état de l’art fonctionnel et matériel pour nous permettre de réaliser la maquette et de faire des choix sur les supports informatiques à utiliser pour faire notre prototype. De plus, nous n’avons pas les compétences requises pour effectuer cette étude marketing. Nous aurions eu peur de manquer de précision. De plus, cela nous aurait intéressé de faire des recherches, mais nous avons préféré nous concentrer sur les rendus demandés en fin de semaine.

L’interface

Nous avons besoin de créer les interfaces de l’écran de la pharmacie pour deux raisons : - Pour réaliser la vidéo de fin de semaine, ces interfaces nous seront utiles pour créer un effet de ressemblance avec ce que produiront nos ingénieurs. - Les ingénieurs ont besoin du contenu texte de ces interfaces pour réaliser le prototype de l’interface de la pharmacie. Pour le rendu fin de semaine, notre écran sera en noir et blanc, comme une liseuse, pour deux raisons. Tout d’abord, notre vidéo est en noir et blanc. Ensuite, nos ingénieurs ayant eu des difficultés de compatibilité entre leurs différents outils, ils n’auront pas le temps de réaliser une interface en couleur.

Partie technique

• prise en main de la raspberry
• mise en wifi de la rasberry
• installation de la raspicam
• installation de différentes bibliothèques : uv4l, zbar, opencv qui permettent la lecture des QR code.
• écriture d'un programme afin de mettre en place cette lecture du QR code. (en cours)
• check des différentes base de donnée existante sur les médicaments.
• check d'une open source qui repère les médocs
• création d'une base de donnée interne(en cours)

Prothèses du projet

Nous indiquons ici, les différentes fonctionnalités que nous pourrions rajouter à Pharmalog pour une optimisation maximale et une utilisation par tous.

• - Pour les aveugles, nous pourrions imaginer une sortie audio qui lirait le texte et proposerais les options. Le système de boutons se révèlerait alors plus judicieux pour l’utilisation par un aveugle.
• - Egalement pour les personnes aveugles, nous pourrions proposer une autonomie plus grande encore en intégrant un outil de lecture en braille.
• - Nous avons aussi pensé aux daltoniens. Ces personnes ne distinguant pas toutes couleurs, l’application proposerait un mode daltonien avec un code couleur adapté.


• - Pour une famille, ou une colocation, nous pourrions imaginer la création de profils pour que la pharmacie puisse répondre aux besoins de chacun et alerter chaque personne pour chaque traitement. Ceci répondra aux problèmes posés lors de la prise de plusieurs médicaments par plusieurs personnes. Cette fonctionnalité permettra de respecter l’intimité de chacun si certains ne souhaitent pas partager leurs problèmes médicaux.
• - Nous pensons dans le futur développé une application Pharmalog qui fera de la pharmacie plus qu’un simple meuble en la transformant en compagnon médical pour simplifier la pratique du médicament qu’il doit occasionnel ou régulier.

o L’application permettra premièrement de consulter son stock de médicament à distance et pouvoir ainsi anticiper l’alimentation lorsque Pharmalog indiquera l’épuisement d’un médicament. Exemple, j’ai mal à la tête, je ne sais plus si j’ai des Efferalgan à la maison, je consulte mon application et je peux passer à la pharmacie avant de rentrer en cas de besoin. Cela permettra à l’utilisateur de consommer utilement et économiquement. o alertes en cas d’oubli, quand l’individu se trouve à l’extérieur, l’application inter active de pharmalog lui envoi tout le temps une alerte 10 minutes avant la prise de son traitement. Elle lui propose deux réponse possible à cette alerte, soit l’utilisateur à pris son médicament avec lui en oubliant d’informer la pharmacie, soit il l’a oublié. Alors s’il n’en a pas informer pharmalog, il n’a qu’à appuie sur le bouton «  je l’ai avec moi » alors la pharmacie décompte un cachet dan le stok. Si la personne l’a réellement oublier elle sélectionne «  j’ai oublié » alors, l’application lui envoie un code unique qui ne fonctionne que pendant une journée ( avec remise à zéro à minuit). Ceci fera office d’ordonnance pour qu’il puisse aller retirer le médicament dans les plus bref délais, dans n’importe qu’elle pharmacie. o accompagnement pour les traitements lourds. Au début d’un traitement lourd et particuler un usager peut se perdre dans ces prises de médicaments. Pharmalog peut lui proposer un aide en lui rappelant quel médicament il doit prendre et quand.

- L’enfant

o La clef qui permet de sécuriser la pharmacie, pourrait être remplacée par un capteur digital, pour que les parents puissent choisir en toute subjectivité le moment opportun pour que l’enfant accède à l’ouverture de Pharmalog. - Alzheimer

o Grace aux alertes lors des oublies de prises de traitement pharmalog répond aux dangers de l’oublie de la prise de cachets, ou à la sur-consommation des produits. Cette fontionnalité peut donc être une solution pour les personne atteinte d’Alzheimer.

- Ramener le médicament à la pharmacie

o Avec les alertes de péremption des médicaments, Pharmalog éduque l’utilisateur sur le recyclage de ceux-ci grace à une phrase d’information «  votre médicament est périmé, rapporté le dans une pharmacie. »

Réflexion de l’étanchéité du produit

Ressources

Mettre ici les différentes sources (état de l'art) sous forme de liens externes.
