Partie technique Pharmalog
Sommaire
Matériel utilisé

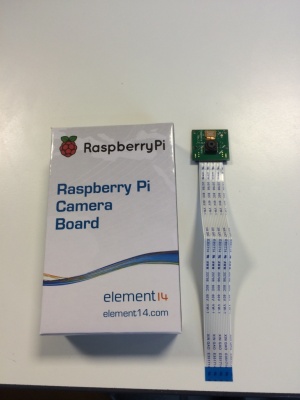

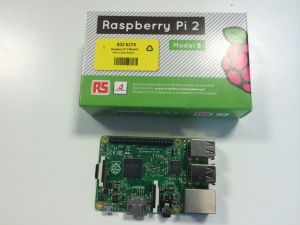

Lors de ce workshop nous avons utilisé une carte électronique Raspberry Pi 2-Model B. Il était nécessaire de détecter un QR-code. Pour cela nous avons décidé d'utiliser une Raspberry Pi Camera Board et donc une détection via module vidéo.
Tutoriel pas à pas
- Pré-requis : matériel cité plus haut. Un écran et un clavier et une connexion internet.
- Pour commencer il faut installer un système d'exploitation sur votre Raspberry. Lors de notre projet nous avons utilisé The Thing Box comme système d'exploitation mais un système classique Raspbian est suffisant.
Pour savoir comment l'installer voir ici : http://thethingbox.io/docs/Flash_Pi_image.html
- Une fois le système installer il faut alors installer la Raspicam. Pour cela vérifier que votre système est à jour :
sudo apt-get update sudo apt-get upgrade
Il faut ensuite ouvrir et menu de configuration et passer sur "enable" la camera. Pour accéder au menu config :
sudo raspi-config
- Il va maintenant falloir installer uv4l pour pouvoir utiliser la raspicam dans les codes en utilisant opencv (voir plus bas). Pour cela suivre le tuto suivant : http://blog.mafrog.info/lelectronique/raspberry-pi/installer-le-driver-video4linux2-uv4l/
- Maintenant il faut installer zbar. Pour cela suivez les étapes suivantes :
sudo apt-get install python-gtk2-dev wget http://sourceforge.net/projects/zbar/files/zbar/0.10/zbar-0.10.tar.bz2/download -O zbar-0.10.tar.bz2 bunzip2 zbar-0.10.tar.bz2 "tar -xvf zbar-0.10.tar mkdir -v zbar-build cd zbar-build ../zbar-0.10/configure \ prefix=/usr/local \ disable-video \ without-imagemagick make make check sudo make install
Il faut ensuite modifier le fichier zbar.conf
sudo nano /etc/ld.so.conf.d/zbar.conf
et ajouter la ligne : /usr/local/lib
Puis on termine par la prise en compte de nos modifications :
sudo ldconfig
- L'étape suivante consiste à installer opencv sur la Raspberry. Encore une fois un auto très bien fait est disponible ici : http://blog.mafrog.info/lelectronique/raspberry-pi/installer-opencv/
Je précise que pour cette étape l'installation va être fonction de votre modèle de Raspberry. Le tutu donné utilise une Raspberry B premier modèle. Avec la Raspberry 2 l'installation dure environ deux heures.
- Une fois tout cela installé vous avez tout en main pour gérer les fonctions de traitement d'image. Cependant ce n'est pas terminé il fait maintenant utiliser sqlite3 pour gérer votre base de donnée.
- Il suffit de rentrer la commande :
sudo apt-get install sqlite3
- Il vous reste à créer le fichier ".cpp" donner par le code ci dessous.
Pour compiler :
g++ nom_du_fichier.cpp -lzbar -lopencv_highgui -lopencv_core -lopencv_imgproc -lsqlite3 nom_du_fichier_cible
- Il ne vous reste plus qu'à tester. Petite précision : le programme ne fonctionne pas avec l'interface graphique fournit avec The Thing Box. Vous pouvez contrôler votre raspberry via un protocole ssh ou encore passer en mode "terminal uniquement" avec "ctr+alt+F5" et lancer le programme.
- Création d'une base de donnée sur SQLite DB Browser

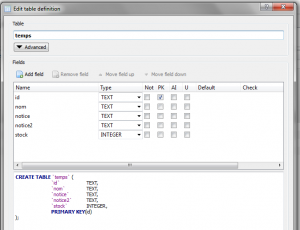

Il y a deux façons de créer une base de donnée sur ce logiciel soit vous tapez les requêtes SQL ou vous utilisez les raccourcis mise à la disposition par le logiciel. Pour des raison de faciliter et de temps nous avons choisit la deuxième option. Tout d'abord vous devez créer une table, lui donner un nom et ajouter des colonnes en leurs donnant les noms et les types de donnée.

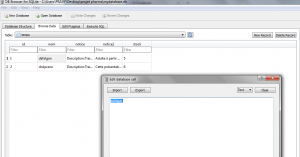

Puis on remplit le tableau
Alors pour nous simplifier la tâche nous avons fait une base donnée locale mais l’idéal c'est de mettre la base de donnée sur un serveur et la faire avec du php.
Code source
#include <opencv2/highgui/highgui.hpp>
#include <opencv2/imgproc/imgproc.hpp>
#include <zbar.h>
#include <iostream>
#include <stdio.h>
#include <stdlib.h>
#include <sqlite3.h>
#include <string.h>
using namespace cv;
using namespace std;
using namespace zbar;
static int callback(void *data, int argc, char **argv, char **azColName)
{
int i;
fprintf(stderr, "%s", (const char*)data);
for(i=0; i<argc; i++){
printf("%s = %s\n", azColName[i], argv[i] ? argv[i] : "NULL");
}
printf("\n");
return 0;
}
int main(int argc, char *argv[])
{
String res;
char *res2;
VideoCapture cap(0); // open the video camera no. 0
cap.set(CV_CAP_PROP_FRAME_WIDTH,800);
cap.set(CV_CAP_PROP_FRAME_HEIGHT,640);
if (!cap.isOpened()) // if not success, exit program
{
cout << "Cannot open the video cam" << endl;
return -1;
}
ImageScanner scanner;
scanner.set_config(ZBAR_NONE, ZBAR_CFG_ENABLE, 1);
double dWidth = cap.get(CV_CAP_PROP_FRAME_WIDTH); //get the width of frames of the video
double dHeight = cap.get(CV_CAP_PROP_FRAME_HEIGHT); //get the height of frames of the video
bool flag;
cout << "Frame size : " << dWidth << " x " << dHeight << endl;
// namedWindow("MyVideo", CV_WINDOW_AUTOSIZE); //create a window called "MyVideo"
flag = true;
while (flag==true)
{
Mat frame;
bool bSuccess = cap.read(frame); // read a new frame from video
if (!bSuccess) //if not success, break loop
{
cout << "Cannot read a frame from video stream" << endl;
break;
}
Mat grey;
cvtColor(frame, grey, CV_BGR2GRAY);
int width = frame.cols;
int height = frame.rows;
uchar *raw = (uchar *)grey.data;
// wrap image data
Image image(width, height, "Y800", raw, width * height);
// scan the image for barcodes
int n = scanner.scan(image);
// extract results
for(Image::SymbolIterator symbol = image.symbol_begin(); symbol != image.symbol_end(); ++symbol)
{
vector<Point> vp;
res=symbol->get_data();
// do something useful with results
// cout << "decoded " << symbol->get_type_name() << " symbol \"" << res << "\"" << endl;
int n = symbol->get_location_size();
for(int i=0;i<n;i++)
{
vp.push_back(Point(symbol->get_location_x(i), symbol->get_location_y(i)));
}
RotatedRect r = minAreaRect(vp);
Point2f pts[4];
r.points(pts);
res2=&res[0];
for(int i=0;i<4;i++)
{
line(frame, pts[i], pts[(i+1)%4], Scalar(255,0,0), 3);
}
cout<<"Angle: "<<r.angle<<endl;
flag = false;// get the correct data from the Qr code
}
}
sqlite3 *db;
char *zErrMsg = 0;
int rc;
char *sql;
char *abo="SELECT nom, stock FROM temps WHERE id=";
const char* data = "Callback function called";
char *res3;
strcpy(res3, abo);
strcat(res3, res2);
/* Open database */
rc = sqlite3_open("mydatabase.db", &db);
if( rc )
{
fprintf(stderr, "Can't open database: %s\n", sqlite3_errmsg(db));
exit(0);
}
else
{
fprintf(stderr, "Opened database successfully\n");
}
/* Create SQL statement */
sql =res3;
/* Execute SQL statement */
rc = sqlite3_exec(db, sql, callback, (void*)data, &zErrMsg);
if( rc != SQLITE_OK )
{
fprintf(stderr, "SQL error: %s\n", zErrMsg);
sqlite3_free(zErrMsg);
}
else
{
fprintf(stdout, "Operation done successfully\n");
}
sqlite3_close(db);
return 0;
}
Différents étape du code
Étape 1 ouverture et enclenchement du module video
Dans cette étape on met en route la raspicam en mode vidéo cela se fait avec la commande "VideoCapture" et la commande "cap.set(CV_CAP_PROP_FRAME_WIDTH,800)" , "cap.set(CV_CAP_PROP_FRAME_HEIGHT,640)" pour régler la taille de l'image.
Étape 2 la Boucle
On fait une boucle pour pouvoir à la fois récupérer une image sur la vidéo et aussi décoder si c'est la cas le Qrcode et le stocker dans une variable ,la boucle s’arrête si on n'a réussit à décoder la première image (frame) contenant le Qrcode.
Étape 3 Base de donnée
On utilise des instructions en C++ pour pouvoir utiliser des requêtes SQl (base de donnée), ainsi nous allons réunir la donnée récupérée par le décodage qui contient un numéro unique dans la base de donnée codant un médicament unique, grâce à la requête SELECT en SQL permettant d'afficher des éléments qui sont dans la base de donnée comme la notice , le nom ... Nous avons mis une condition dans la requête SQL permettant d afficher les informations du médicament issu du décodage du Qrcode précédent (Where id=)
Base de donnée
| id | nom | notice | notice avancée | stock |
|---|---|---|---|---|
| 1 | dafalgan |
Traitement symptomatique des douleurs d'intensité modérée ou intense ou ne répondant pas à l'utilisation d'antalgiques périphériques utilisés seuls.
Voie orale. Les comprimés sont à avaler tels quels avec un verre d'eau.
Allergie: Povidone (E1201), Cellulose microcristalline (E460), Croscarmellose sodique (E468), Magnésium stéarate (E572), Comprimé pelliculé : Agent filmogène blanc : Hypromellose (E464), Titane dioxyde (E171), Propylèneglycol (E1520) |
Adulte à partir de 15 ans: La posologie est de 1 comprimé pelliculé, à renouveler si besoin au bout de 6 heures, ou éventuellement 2 comprimés pelliculés en cas de douleur intense sans dépasser 6 comprimés pelliculés par jour. Il n'est généralement pas nécessaire de dépasser 6 comprimés pelliculés par jour. Cependant, en cas de douleurs plus intenses, la posologie maximale peut être augmentée jusqu'à 8 comprimés pelliculés par jour. Toujours respecter un intervalle de 4 heures entre deux prises. Les prises doivent être espacées de préférence de 6 heures et au minimum de 4 heures. Sujet âgé : la posologie initiale sera diminuée de moitié par rapport à la posologie conseillée chez l'adulte, et pourra éventuellement être augmentée en fonction de la tolérance et des besoins. En cas d'insuffisance rénale sévère (clairance de la créatinine inférieure à 10 ml/min), l'intervalle entre deux prises sera au minimum de 8 heures. |
6
|
| 2 | doliprane |
Traitement symptomatique des douleurs d'intensité légère à modérée et/ou des états fébriles.
Voie orale. Les gélules sont à avaler tels quels avec une boisson (par exemple: eau, lait, jus de fruit).
Allergie: Amidon de riz, Glycérol distéarate, Magnésium stéarate (E572), Enveloppe de la gélule : Gélatine, Titane dioxyde (E171), Jaune de quinoléine (E104), Fer oxyde (E172), Bleu patenté V (E131) |
Cette présentation est réservée à l'adulte et à l'enfant à partir de 27 kg (soit environ à partir de 8 ans). Chez l'enfant, il est impératif de respecter les posologies définies en fonction du poids de l'enfant et donc de choisir une présentation adaptée. Les âges approximatifs en fonction du poids sont donnés à titre d'information. La dose quotidienne de paracétamol recommandée est d'environ 60 mg/kg/jour, à répartir en 4 ou 6 prises, soit environ 15 mg/kg toutes les 6 heures ou 10 mg/kg toutes les 4 heures. Pour les enfants ayant un poids de 27 à 40 kg (environ 8 à 13 ans), la posologie est de 1 gélule à 500 mg par prise, à renouveler si besoin au bout de 6 heures, sans dépasser 4 gélules par jour. Pour les enfants ayant un poids de 41 à 50 kg (environ 12 à 15 ans), la posologie est de 1 gélule à 500 mg par prise, à renouveler si besoin au bout de 4 heures, sans dépasser 6 gélules par jour. Pour les adultes et les enfants dont le poids est supérieur à 50 kg (à partir d'environ 15 ans); La posologie unitaire usuelle est de 1 à 2 gélules à 500 mg par prise, à renouveler en cas de besoin au bout de 4 heures minimum. Il n'est généralement pas nécessaire de dépasser 3 g de paracétamol par jour, soit 6 gélules par jour. Cependant, en cas de douleurs plus intenses, la posologie maximale peut être augmentée jusqu'à 4 g par jour, soit 8 gélules par jour. Toujours respecter un intervalle de 4 h entre les prises. Doses maximales recommandées: voir rubrique Mises en garde et précautions d'emploi. Fréquence d'administration Les prises systématiques permettent d'éviter les oscillations de douleur ou de fièvre:
Insuffisance rénale En cas d'insuffisance rénale sévère (clairance de la créatinine inférieure à 30 ml/min), l'intervalle entre deux prises devra être augmenté et sera au minimum de 8 heures. La dose de paracétamol ne devra pas dépasser 3 g par jour, soit 6 gélules. La dose journalière efficace la plus faible doit être envisagée, sans excéder 60 mg/kg/jour (sans dépasser 3 g/jour) dans les situations suivantes :
|
5 |
