Instructable Interact

1. Hardware

1.1 La carte :

    • Une Raspberry Pi 2 model B avec une carte SD de 16 GB. / Site internet: https://www.raspberrypi.org/products/raspberry-pi-2-model-b/
    • Un Shield Grovepi qui permettra de connecter les capteurs et toutes les entrées sorties du système. / Site internet : http://www.dexterindustries.com/grovepi/

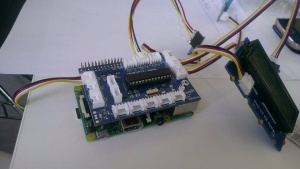

La carte Raspberry Pi connectée au Shield Grove

1.2 Les capteurs :

    • Un capteur d'index UV SI1145 de Grove /  Datasheet et Wiki et les informations exactes sur les données captées : http://www.seeedstudio.com/wiki/Help:Wiki_standard


    • Un capteur de Température et d'humidité DHT01 de Grove /  Datasheet et Wiki : http://www.seeedstudio.com/wiki/Grove_-_Temperature_and_Humidity_Sensor

    • Un capteur de qualité d'air Grove /   Datasheet et Wiki : http://www.seeedstudio.com/wiki/Grove_-_Air_Quality_Sensor

1.3 Affichage et signalisation des dangers:

    • Un écran LCD RGB Backlight de Grove qui nous permettra d'afficher les valeurs des température. Le rétro éclairage RGB permettra de mettre en place des codes couleurs pour signaler la présence de problèmes.   /   Datasheet et Wiki : http://www.seeedstudio.com/wiki/Grove_-_LCD_RGB_Backlight

    • Un Buzzer Grove : signal sonore en cas de danger.   /   Datasheet et Wiki : http://www.seeedstudio.com/wiki/Grove_-_Buzzer

    • 3 LEDs blanches installées sur 3 Grove - LED Socket Kits qui permettent la connexion à la Grovepi    /   Datasheet et Wiki : http://www.seeedstudio.com/wiki/Grove_-_LED_Socket_Kit

1.4 La connexion entre ces divers éléments:

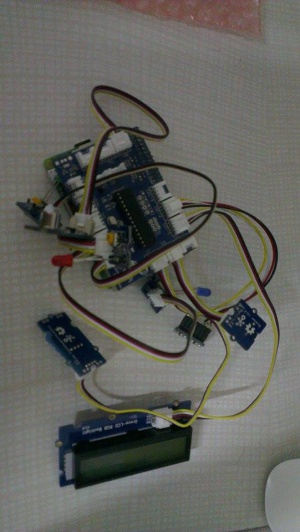

Tous les capteurs connectés

Ci-dessus la photo du système final où tous les capteurs et moyens d'alertes sont connectés à la carte. Il faut connecter les capteurs au ports adéquats car la communication avec la carte serait impossible.

    • Sur les ports I2C il faut connecter : L'écran LCD et Le capteur d'UV.
    • Sur les port D : les 3 LEDs, le Buzzer et le capteur de température et d'humidité.
    • sur le port A : Le capteur de qualité d'air.

2. Software :

    • A la réception de la carte Raspberry et la carte SD, il faut mettre en place l'OS Raspbian sur la carte SD. / Tuto : http://raspbian-france.fr/creation-carte-sd-raspberry-raspbian-sous-gnulinux/
    • Il faut synchroniser la carte au github de GrovePi pour avoir accès à tous les programmes en python des capteurs Grove / lien vers le Git https://github.com/DexterInd/GrovePi
    • Développement du code en python pour Interact.
